# docker 中的网络

众所周知，Docker 使用了 Linux 的 Namespaces 技术来进行资源隔离，如 PID Namespace 隔离进程，Mount Namespace 隔离文件系统，Network Namespace 隔离网络等。

一个 Network Namespace 提供了一份独立的网络环境，包括网卡、路由、Iptable 规则等都与其他的 Network Namespace 隔离。一个 Docker 容器一般会分配一个独立的 Network Namespace

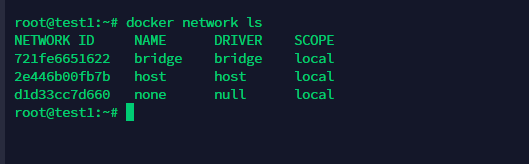

在 Docker 安装时，他会自动创建三个网络，bridge（类似桥接）、None（无网络）、host（类似 NAT）

# Bridge 模式

容器的默认网络模式，在 docker 安装的时候会自动创建一个名为 docker0 的 Linux Bridge 网络，在不指定网络模式从情况下，创建的容器都会默认挂到这个 docker0 网络上。

# 容器间通信测试

在这种情况下，因为它们在同一个网络上，所以这些容器能够互相的访问。（很好理解，参考 vmware 的桥接模式）

宿主机也是在这个网络内的，它默认的 ip 为 172.17.0.1

# 容器向外通信测试

Q：前面讲了，这里的网卡是一张虚拟网卡，那么容器是如何向外界通信的呢？

A：这里为了实现跨网络的隔离和通信，docker 借助了 iptables 的机制。

为了实现内部容器访问外界的需求，docker 在 FORAWRD 链中加入了自己的规则，从而实现 bridge 网络之间的隔离和通信。

# bridge 模式做隔离

在这种模式下，我们改怎么做隔离呢？一种简单粗暴的办法就是

在 ExecStart 参数（在 docker.service 中修改）中设置–icc=false，但这种情况下会导致所有的容器间都无法互相访问，只有使用–link 才能使两个容器互相通信。（结果：容器之间隔离，能够访问宿主机和外网）

在宿主机中查看 docker 状态，找到配置文件的路径。

此时发现无法访问其他容器（仍能访问宿主机）。但仍然能够正常访问外部网络。

但如果我们只想要一部分的容器不能和另一部分的容器交换的话，用上述方法就不太现实了。因此另一种方法则是使用命名空间。虽然两个容器都使用了网桥模式，但只要它们的命名空间不相同就可以实现隔离。

（结果：不同命名空间的容器无法互相访问，其他没变化）

在这里，我们创建了两个 net 空间（就相当于创建了其他虚拟网卡）

然后只需要把容器给加进去就自然形成隔离了。

在创建容器的时候选择网络即可。

# Host 模式

host 模式类似于 VMWARE 中的 NAT 模式，在这种模式下，容器没有自己的 IP，它会直接使用宿主机的网络命名空间。

在这种情况下，容器中和宿主机的所有网络相关的应用全都是共享的，就跟跑在宿主机上一样。但是文件系统和进程列表等还是隔离的，

这种模式下，就相当于容器和宿主机没有了隔离（仅限于网络），因此容器和宿主机会竞争网络的使用情况，比如，你宿主机占用了 80 端口，容器就不能占用。容器的崩溃也可能会导致宿主机的崩溃。

但它有有着相应的优势，从它的构造就可以看出，在整个网络请求过程中，无需进行 NAT 转换，而且也不需要通过 linux bridge 的转发。也就是说性能上比较占优。

# 网络测试

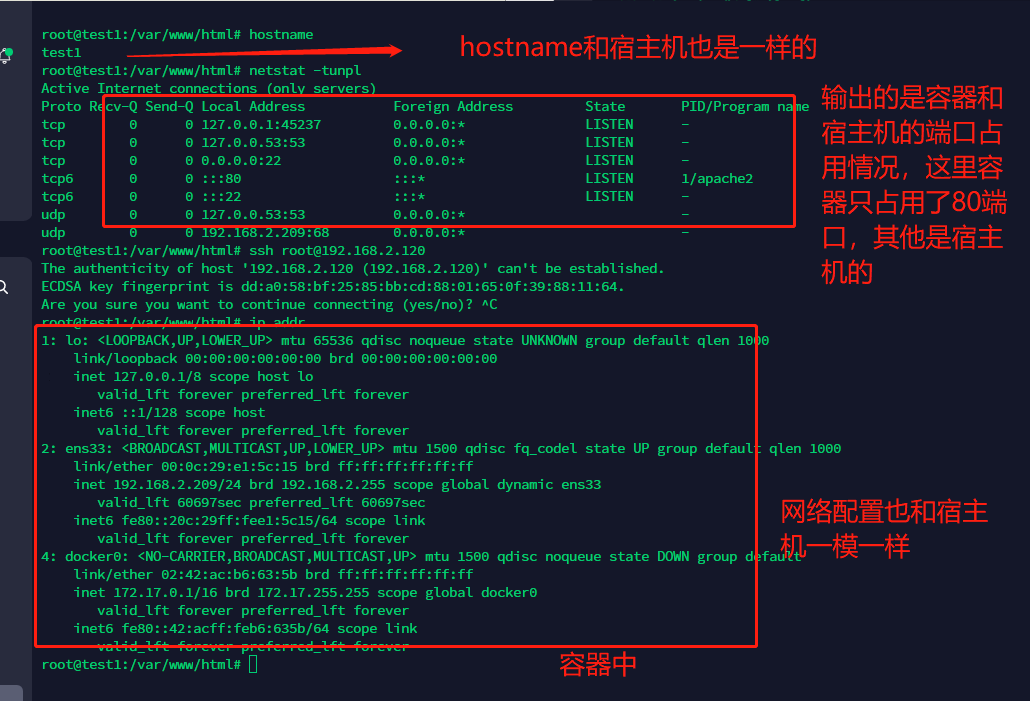

下图是在容器中执行的命令，我们可以看到在容器中是和宿主机公用一个网络空间，能够访问宿主机访问到的所有资源。

这里是在宿主机上执行的操作，我们尝试在宿主机 kill 到容器的监听端口 80 服务，发现容器直接死了（容器依靠这个服务）

# Container 模式

前面讲了 host 模式是让当前创建的容器和宿主机共享一个网络命名空间。而这种情况下往往是不安全的，存在逃逸的风险。

而 Container 模式就是使用其他容器的命名空间，可以指定创建的容器和已经存在的一个容器共享网络命名空间。也就是说，两个容器共享 ip、端口范围、host 等等。

在这种情况下，在做跨容器的网络数据传输的时候，可以通过 localhost 来完成，一方面极大的加快了网络传输效率，另一方面也减少了网络链路的流量。

# None 模式

这个模式下容器有独立的网络命名空间，但没有任何的网络配置，只有一张 loopback 环回网卡用于进程通信。

可以说是一张白纸，在这种情况下，我们可以为它进行任意配置，从而满足我们的网络拓扑要求。

可以看到，创建出来的容器没有任何网络。可以说它将网络创建的责任完全交给用户，因此可以实现更加灵活复杂的网络。

# Overlay 模式（跨主机）

主机间的网络通信只能经由主机上可对外通信的网络接口进行，跨主机在数据链路层直接连接虚拟网桥的需求必然难以实现，也就是说上述的网络模式除了 host 模式（但是它不安全）外都做不到跨主机的通信。除非借助宿主机间的通信网络构建的通信 “隧道” 进行数据帧转发

Overlay 网络模式，在多个 docker daemon 主机之间穿件一个分布式的网络，该网络（overlay）位于 docker 主机层次之上，允许容器（同一集群服务的容器）之间加密通讯。也就是说 Overlay 模式是用来解决容器在跨主机的情况下的通信问题的。

使用 overlay 模式的网络会虚拟出一个网络比如 10.0.9.3 这个 ip 地址，在这个 overlay 网络模式里面，有一个类似于服务网关的地址，然后把这个包转发到物理服务器这个地址，最终通过路由和交换，到达另一个服务器的 ip 地址。

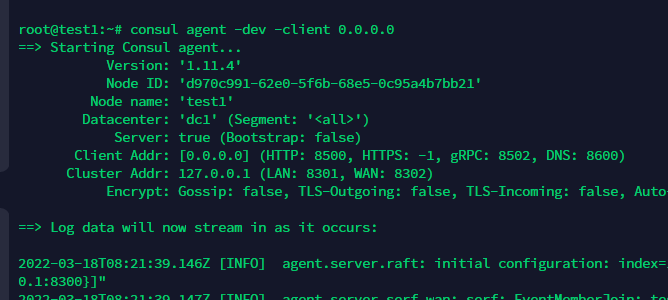

要实现 overlay 网络，我们会有一个服务发现。比如说 consul，会定义一个 ip 地址池，比如 10.0.2.0/24 之类的。上面会有容器，容器的 ip 地址会从上面去获取。获取完了后，会通过 ens33 来进行通信，这样就实现跨主机的通信。

使用 overlay 网络需要满足下面的这些条件：

正常工作的 key-value 存储服务，比如 consul、etcd、zookeeper 等（服务注册发现）
可以访问到 key-value 服务的主机集群
集群中每台机器都安装并运行 docker daemon
集群中每台机器的 hostname 都是唯一的，因为 key-value 服务是通过 hostname 标识每台主机的

# docker swarm Overlay 网络搭建

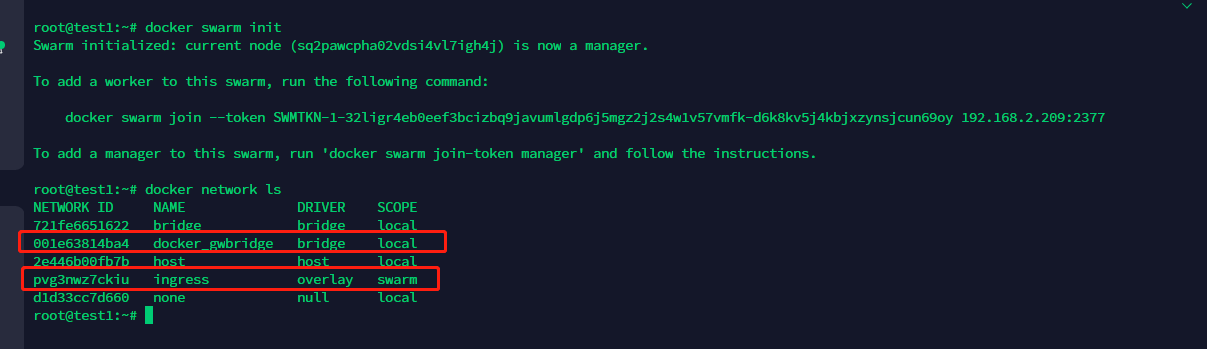

初始化 swarm 或将 Docker 主机加入现有 swarm 时，会在该 Docker 主机上创建两个新网络：

一个名为的覆盖网络 ingress，它处理与 swarm 服务相关的控制和数据流量。当您创建一个 swarm 服务并且不将其连接到用户定义的覆盖网络时，它会 ingress 默认连接到该网络。
一个名为的桥接网络 docker_gwbridge，它将单个 Docker 守护进程连接到参与 swarm 的其他守护进程。

下面我们利用 docker swarm 简单创建一个 overlay 网络，然后测试其连通性。

docker swarm init  #初始化docker集群

docker network create -d overlay --subnet=10.10.1.1/24  --attachable test_overlay  #创建一个 Overlay 网络。这里为了防止 ip 冲突，我给它设置了网段，如果不使用 --attachable 参数的话，这个网络只能被 swarmservice 使用（即只能 docker server 去使用），不能被独立的容器所使用的（不能被 docker run 使用）。

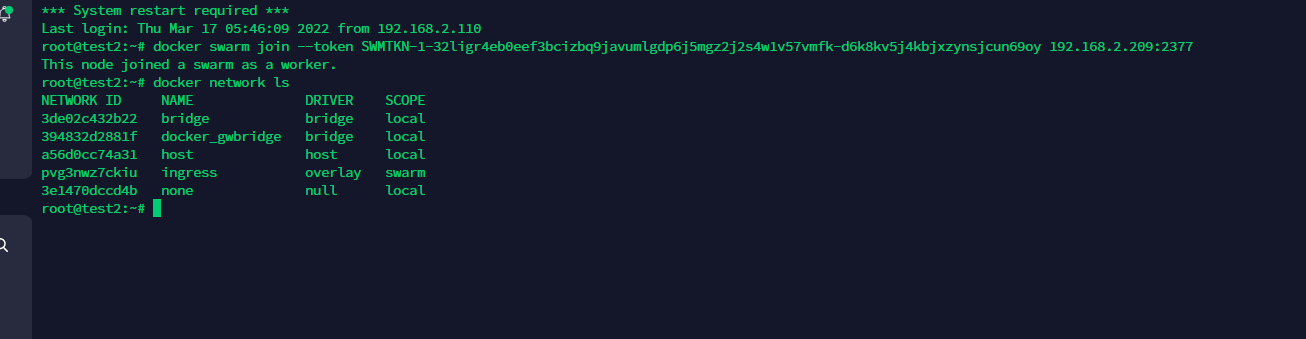

这个时候在其他节点上是看不到我们创建的这个 test_overlay 网络的，当服务部署在 work 节点上的时候，才可以看到这个网络。

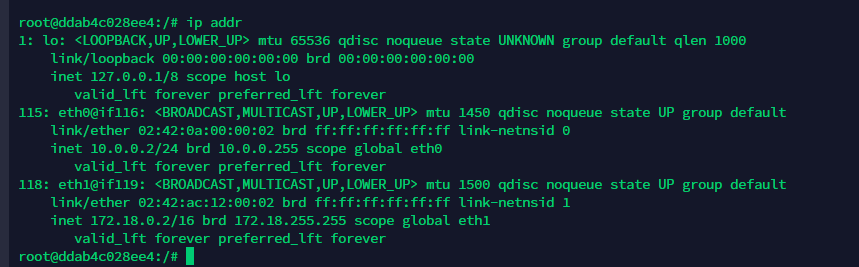

将不同节点的两个容器加入我们创建的 overlay 网络，测试联通性、

这里需要使用 docker server 才能指定节点创建我们的容器，首先给目标节点添加标签属性

	docker node update --label-add role=work test2 #给 test2 这个节点添加 work 的标签

	docker service create --constraint node.labels.role==work --network=test_overlay -d ruyueattention/php:v1

PS: 如果没成功可以看看哪里出了问题，docker service ls && docker service ps <id>
